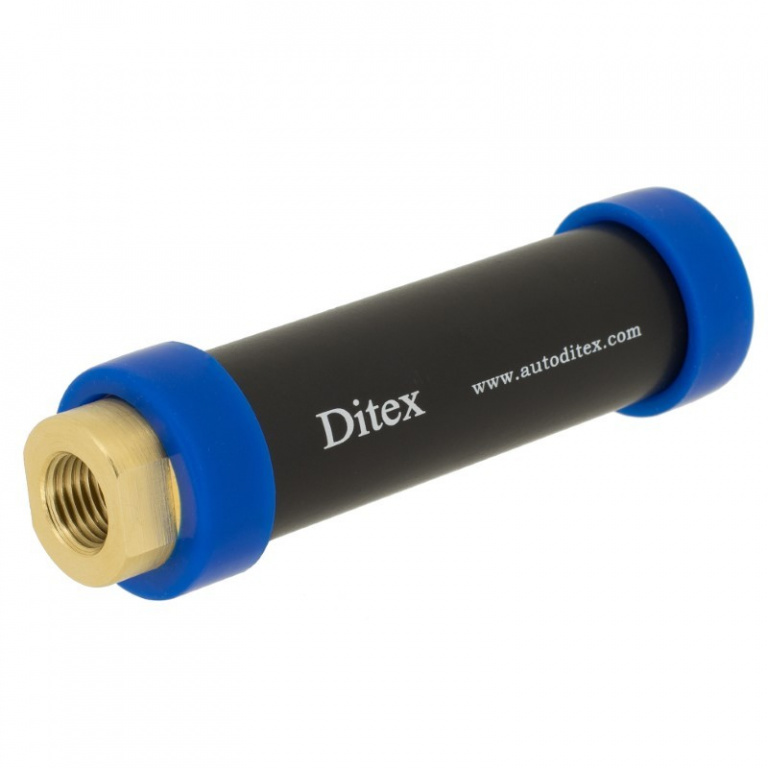

AD-PDS500G Senzor presiune pentru osciloscop 35 bar

Senzor presiune pentru osciloscop 35 bar

Descriere Senzor presiune pentru osciloscop 35 bar

PDS500G functioneaza cu toate osciloscoapele moderne auto si industriale si nu se limiteaza la lunetele de laborator din seria Ditex CarScope.

De obicei, fiecare test de diagnosticare necesita un traductor de presiune diferit, dar PDS500G elimina aceasta nevoie oferindu-va un traductor de rezolutie ultra-inalta care poate fi utilizat pentru analiza pe multe sisteme auto.

PDS500G dispune de zero auto si un timp de raspuns extrem de rapid de 100 µS de la 10% la 90% din scara maxima. Acest lucru permite o masurare precisa a semnalelor care se schimba rapid intr-un interval larg de presiune.

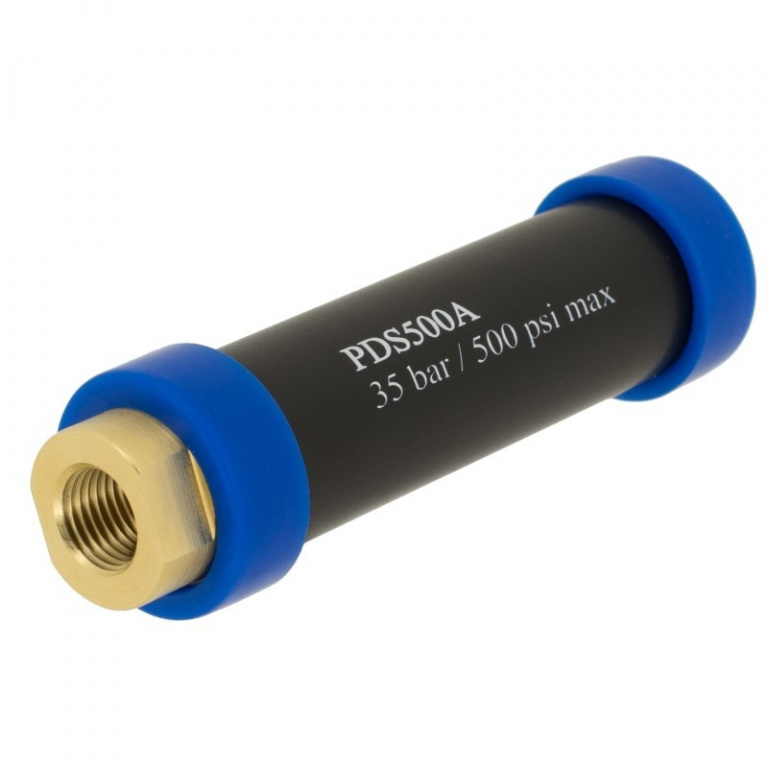

Este disponibil si un traductor de presiune absoluta optional PDS500A. De asemenea, puteti comanda un alt factor de conversie decat cel specificat. De exemplu: 500 psi = 5 V sau 34,5 bar = 3,45 V

Nota: Acest set nu include adaptoare pentru testarea presiunii in cilindri a motoarelor pe benzina sau diesel si testarea presiunii combustibilului. Adaptoarele si extensiile suplimentare sunt disponibile in kit-ul complet.

Masurati cu precizie pana la 500 psi (34 bar)

Timp de raspuns ultra-rapid de 100 µS

Auto zero

Gama dinamica larga de iesire pentru o precizie mai mare

Alimentat de bateria masinii

Imunitate ridicata la zgomot

Compensat cu temperatura

Senzor de presiune manometrica (disponibil senzor de presiune absoluta optional)

Rezistent la medii corozive

3x suprasarcina de presiune

Carcasa compacta si durabila

Specificatii:

Tip de presiune - Ecartament (optional: absolut)

Interval de presiune -14,5 ÷ 500 psi (-1 ÷ 34,5 bar)

Interval de iesire -250 ÷ 10.000 mV analogic

Scalare de iesire - 20 mV/1 psi (500 psi = 10 V)

Tensiunea de alimentare - 11 ÷ 28V DC (din baterie auto)

Precizie ±1,0% din scara

Neliniaritatea presiunii ±0,3%

Interval de temperatura de functionare -20 pana la +100 °C

Interval de temperatura compensat -20 pana la +85 °C

Timp de raspuns 100 µs (schimbarea presiunii in trepte de la 10% la 90%)

Conexiune electrica (senzor de presiune) XLR mascul cu 3 pini

Conexiune electrica (osciloscop) conector BNC

Conexiune electrica (alimentare) 2 agrafe tip “crocodil”.

Lungimea cablului cu doua functii 1,5 metri

Racord de presiune - tip filet G 1/4 feminin (1/4-19 BSPP feminin)

Racord de presiune - adancime filet 8 mm (0,315”)

Racord de presiune – dimensiune cheie/cheie 19 mm (3/4”)

Greutate 0,65 kg

PDS500G Traductor de presiune auto

Cablu cu doua functii:

Alimentare - 2 cleme tip crocodil

Conexiune electrica osciloscop - conector BNC

Adaptor de filet pentru racord de presiune

G 1/4" tata pana la 1/8"-27 mama NPT (numai SUA)

Pentru cuple rapide precum seria Foster 2, precum si alte cuple rapide cu filet 1/8-27 NPT.

Adaptor de filet pentru racord de presiune

Adaptor din alama G 1/4" tata la G 1/8" mama (Restul lumii)

Acest adaptor este necesar atunci cand se utilizeaza cuplele rapide furnizate in Kitul de diagnosticare avansata a presiunii.

Nota: adaptoare si extensii suplimentare sunt, de asemenea, disponibile in trusa de diagnosticare avansata a presiunii.
