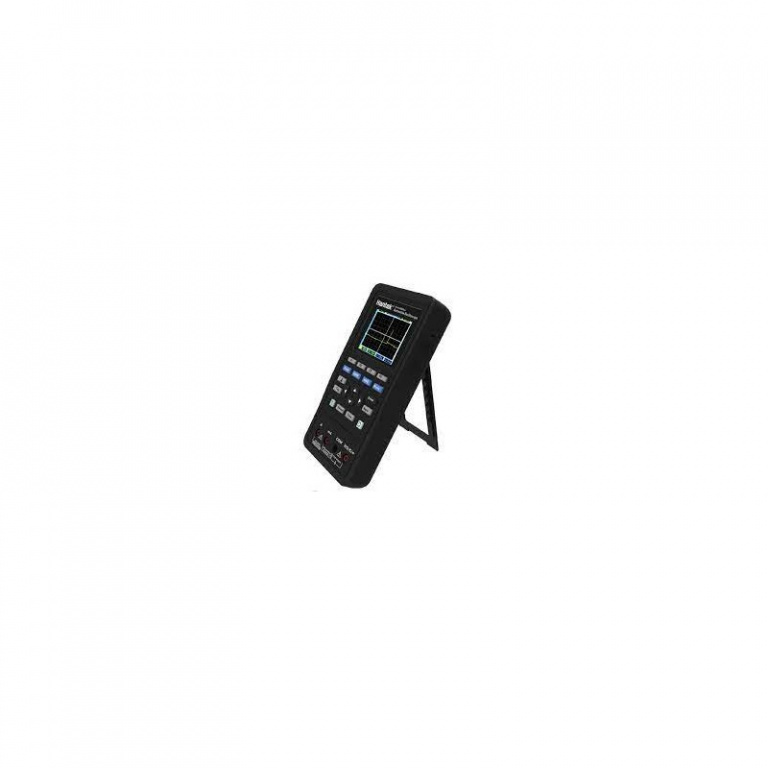

HK-2D82-KIT1 Osciloscop auto portabil cu 2 canele Kit 1

Cu mai mult de 80 de tipuri de teste auto si cu scanarea codului QR de pe partea din spate a dispozitivului, puteti deschide fisiere de ajutor video pentru a va arata cum sa testati vehiculele.

Primele proiecte de testare: gradul de vid si aprindere al galeriei de admisie, gradul si aprinderea supapei de reglare a luminii negre, aprinderea evacuarii (ralanti), aprinderea evacuarii (pornire).
Pornire si incarcare: circuit de incarcare, curent si tensiune.
Actuator: benzina / motorina.
Pentru autobuz: observarea datelor autobuzului CAN, integritatea semnalului autobuzului CAN, achizitia pe termen lung a autobuzului CAN LH, autobuzul LIN.
Senzori: debitmetru de aer, arborele cu came, arborele cotit, distribuitor, senzor lambda, pozitia clapetei de acceleratie.
Aprindere: primar / secundar.
Osciloscop: osciloscop cu 2 canale, latime de banda de 80MHz, rata de esantionare de 250M.
Functia universala de multimetru: tensiune, curent, rezistenta, dioda, condensator, test on-off;
Functia de iesire a generatorului de forme de unda: iesire sinusoidala, patrata, triunghi, trapezoidala si alte forme de unda; sinusoidal pana la 25MHz;

Mod osciloscop
Latime de banda 80MHz

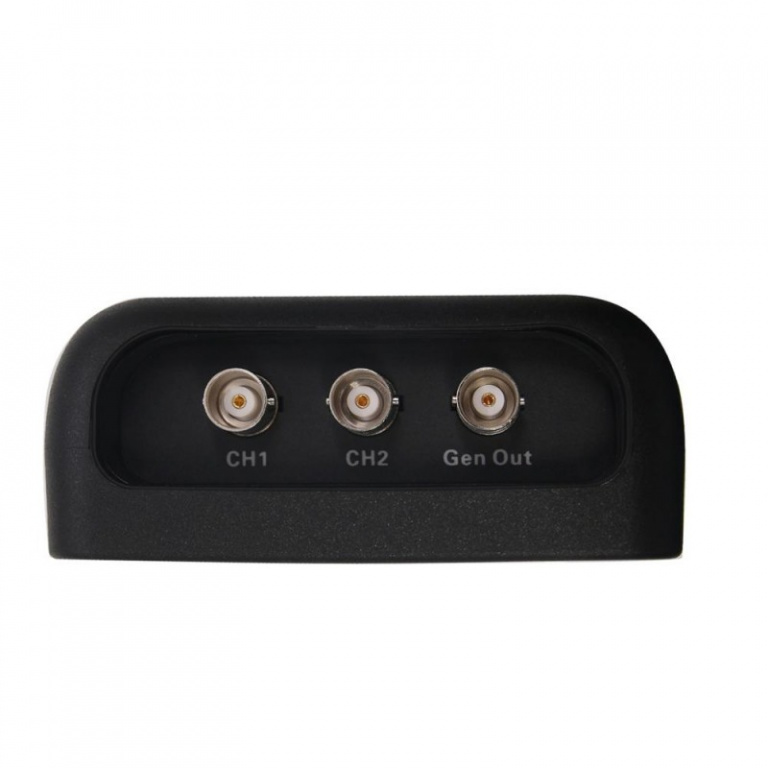

Canal 2CH + DMM + AWG
Gama de proba 250MSa / s (cu un singur canal), 125MSa / s (cu doua canale)
Interpolarea formei de unda (sin x) / x
Inregistrati esantioane de 3K pe canal dual
SEC / DIV Gama 5ns / div ~ 500s / div 1, 2, 5 secventa
Vertical
Convertizor A / D rezolutie de 8 biti, fiecare canal esantionat simultan
VOLTS / DIV Range 10mV / div ~ 10V / divat input BNC
Limita latimii de banda, tipica la 20 MHz
Raspuns la frecventa scazuta (-3db) ≤10Hz la BNC
Rise Time la BNC, tipic ≤5ns
Precizie de castig DC ± 3% pentru modul de achizitie normal sau mediu, 10V / div la 10mV / div
Nota: Latimea de banda redusa la 6 MHz cand se utilizeaza o sonda 1X.
Declansator
Mod Auto, Normal, unic
Nivel ± 4 diviziuni din centrul ecranului
Precizia nivelului declansatorului 0.2div × volti / div in ± 4 diviziuni de la centrul ecranului
Slope Rising, Falling, Rising amp; Falling
Sursa CH1 / CH2
Intrare
Cuplare DC, AC sau GND
Impedanta de intrare, 25pF ± 3 pF, 1MΩ ± 2%
DC cuplat
Atenuarea sondei 1X, 10X
Atenuatoare acceptate 1X, 10X, 100X, 1000X
Tensiune maxima de intrare 150VRMS
Masurare
Cursorul Diferenta de tensiune intre cursoare: △ V
Diferenta de timp intre cursoare: △ T
Masuratori automate Frecventa, Amplitudine
Mod generator de forme de unda arbitrare
Forma de unda frecventa sinusoidala: 1Hz ~ 25MHz
Patrat: 1Hz ~ 10MHz
Rampa: 1Hz ~ 1MHz
EXP: 1Hz ~ 5MHz
Esantionare 250MSa / s
Amplitudine 2,5Vpp (50Ω)
5Vpp (impedanta ridicata)
Rezolutia de frecventa 0,001
Iesire de forma de unda canal 1CH
Adancimea formei de unda 512Sa
Rezolutie verticala pe 12 biti
Stabilitate de frecventa lt;30ppm
Impedanta de iesire 50 Ω
Moduri de testare DMM
Rezolutie maxima 4000 de contoare
Moduri de testare DMM Tensiune, curent, rezistenta, capacitate, dioda si pornire
Tensiune maxima de intrare AC: 600V, DC: 800V
Curent maxim de intrare AC: 10A, DC: 10A
Impedanta de intrare 10MΩ
Gama de termeni de masurare Acuratetea rezolutiei
Tensiune continua 400,00mV ± (0,8% + 5) 100uV
4.000V 1mV
40,00V 10mV
400,0V 100mV
600,0V ± (1% + 2) 1V
Protectie la suprasarcina: 400mV: 250V, altele: 600Vrms.
Tensiune AC 4.000V ± (1,2% + 5) 1mV
40,00V 10mV
400,0V 100mV
600,0V ± (1,5% + 5) 1V
Frecventa: 40Hz ~ 400Hz;
Frecventa de 400V si 600V: 40Hz ~ 100Hz
Curent continuu 40,00mA ± (1% + 2) 10uA
200,0mA ± (1,5% + 2) 100uA
4.000A ± (1,8% + 2) 1mA
10,00A ± (3% + 2) 10mA
Protectie la suprasarcina:
siguranta de auto-restaurare: gama 200mA / 250V, 4A si 10A fara siguranta.
Curent alternativ 40,00mA ± (1,3% + 2) 10uA
400,0mA ± (1,8% + 2) 100uA
4.000A ± (2% + 3) 1mA
10,00A ± (3% + 5) 10mA
Frecventa: 40Hz ~ 400Hz;
siguranta de auto-restaurare: gama 200mA / 250V, 4A si 10A fara siguranta.
Rezistenta 400,0Ω ± (1% + 3) 0,1Ω
4.000KΩ ± (1,2% + 5) 1Ω
60,00KΩ 10Ω
400,0KΩ 100Ω
4.000MΩ 1KΩ
40,00MΩ ± (1,5% ± 3) 10KΩ
Protectie la suprasarcina: 220Vrms
Capacitate 40,00nF ± (3% + 5) 10pF
400,0nF 100pF
4.000uF 1nF
40.00uF 10nF
100,0uF 100nF
Protectie la suprasarcina: 220Vrms
Dioda 0V ~ 2.0V
On-Off lt;50Ω

Afişaj
Tip afisaj 2.8 inch 64K TFT color
Afiseaza rezolutia 320 orizontal pe 240 pixeli verticali
Alimentare electrica
Tensiunea de alimentare 100V-240VAC, 50Hz-60Hz; INTRARE DC: 5VDC, 2A
Consum de energie lt;2,5W
Siguranta T, 3A
Baterie 2600mA * 2
Temperatura de functionare 0 ~ 50 ° C (32 ~ 122 ° F)
Temperatura de depozitare -40 ~ + 71 ° C (-40 ~ 159,8 ° F)
Umiditate ≤ + 104 ℉ (≤ + 40 ° C): ≤90% umiditate relativa
106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): ≤60% umiditate relativa
Dimensiune 199 x 98x 40mm (L x L x I)
Greutate 400g

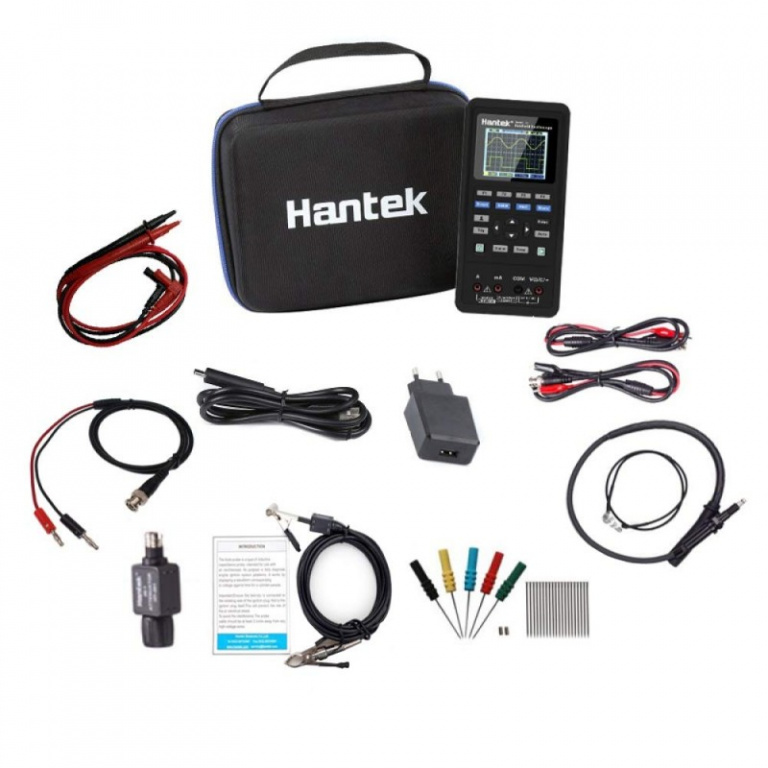

Pachetul contine:

1x - Carcasa din plastic
1x - Cablu pentru incarcare tip C
1x - Adaptor pentru incarcare
1x - Set doua varfuri pentru control rosii si negre
2x - Cabluri diagnosticare
1x - Cabluri diagnosticare auto
1x - Clema capacitiva Diesel si Benzina
1x - Set de 5 conectori prin intepare
1x - Cablu de extensie bobina la bujie
1x - Atenuator pentru osciloscop 20:1
