HK-6074BE-KIT1 Osciloscop auto cu 4 canele Kit 1

Descriere Osciloscop auto cu 4 canele Kit 1

Caracteristici

Echipat standard cu peste 80 de tipuri de functii de masurare auto ；
Prima diagnosticare: vid si aprindere in colectorul de admisie, fum si benzina care regleaza vidul si aprinderea supapei, aprindere la evacuare la ralanti, pornire la aprindere la evacuare

Aprinderea: primara si secundara

Senzor: debitmetru de aer, arbore cu came, arborele cotit, senzor Lambda, pozitia clapetei de acceleratie

Diagnosticul autobuzului: examinarea datelor CAN autobuz, integritatea semnalului CAN autobuz, CAN autobuz LH, autobuz LIN

Benzina / Motorina

Circuite de pornire si de incarcare

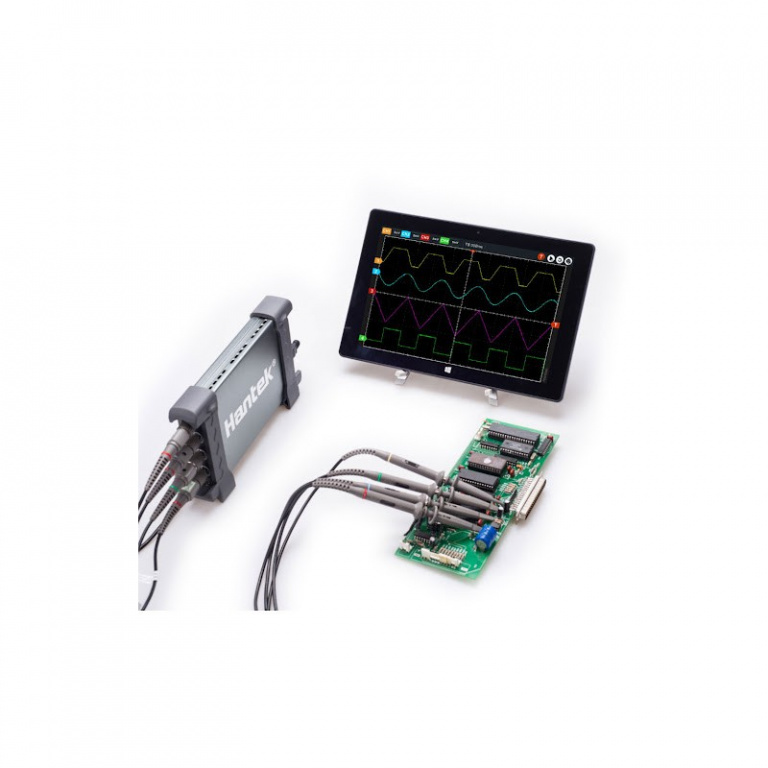

Potrivit pentru computerele portabile, PC de masa si adecvat pentru utilizare mobila. Suport WIN10 / WIN8 / WIN7 etc.
Interfata USB 2.0 plug and play si nu este nevoie de alimentare suplimentara;
Functie excelenta, mai mult de 20 de tipuri de functii de masurare automata, functia PASS / FAIL Check. Functia de declansare resursiva, urmarirea dinamica a cursorului, inregistrarea formei de unda si functia de redare.
Design mecanic bun, cu dimensiuni reduse, usor de transportat. Carcasa exterioara este realizata din acelasi material cu iPad - aluminiu anodizat. Are o mare rezistenta la caldura si rezistenta la abraziune cu aspect frumos.
Duritatea suprafetei aliajului de aluminiu este mult imbunatatita. Osciloscopul cu 4 canale, rata de esantionare in timp real de 1GSa / s, sensibilitate mare de intrare 2mV-10V / DIV si o gama mare de intrare, latime de banda mare 70MHz, datele formei de unda ar putea fi transmise la EXCEL, BMP, JPG.
Medie a formei de unda, lumina ulterioara, control al luminozitatii, inversare, adaugare, scadere, multiplicare, divizare, afisare X-Y. Analizor de spectru FFF Un computer s-ar putea conecta cu osciloscoape multiple, extinde cu usurinta numarul canalului. Ofera DLL biblioteca de dezvoltare secundara; Furnizati exemple de dezvoltare Labview VB VC QT.

Parametri:

Latime de banda: 70MHz
Functia de masurare a autovehiculului: vid si aprindere in colector de admisie, aprindere si aprindere a supapei de reglare a fumului de benzina, aprindere evacuare la ralanti, aprindere evacuare pornire;
Senzor: debitmetru de aer, arborele cu came, arborele cotit, distribuitor, senzor Lambda, pozitia clapetei de acceleratie;
Examinarea datelor CAN autobuz, integritatea semnalului CAN autobuz, CAN autobuz LH achizitie indelungata, autobuz LIN;
Interpret: Petrol / Diesel;
Circuite de pornire si de incarcare

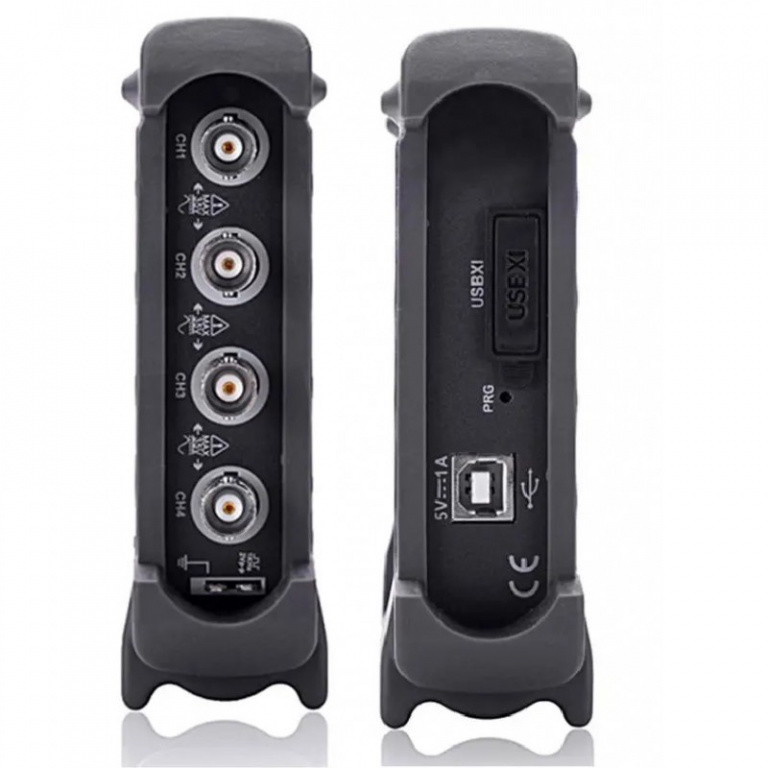

Canal: 4 CH
Rata de esantionare in timp real: 1GSa / s
Adancimea memoriei: 64K
Precizie baza timp: ± 50ppm
Baza de timp: 2ns / div-1000s / div (1-2-4 secvente)
Impedanta de intrare: 1MΩ 25pF
Sensibilitate la intrare: 2mV / div ～ 10V / div
Rezolutie verticala: 8Bit
Gama de deplasare verticala: sonda 2mV ~ 10V / div @ x1; 20mV ~ 100V / div @ sonda x10 ；
200mV ~ 1000V / div @ x100 sonda; Sonda 2V ~ 10000V / div @ x1000
Precizie DC: ± 3%
Limita latimii de banda: 20 MHz
Mod declansator: Edge, Pulse, Video, Alternative
Sursa declansatorului: CH1, CH2, CH3, CH4
Procesul semnalului de forma de unda: +, -, x, ÷, FFT, invers
Masurarea cursorilor: incrucisat, urmarit, orizontal, vertical
Masurare automata: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Depasire, Frecventa, Perioada, Timp de crestere, Timp de cadere, Latime pozitiva, Latime negativa, Ciclul de functionare
Dimensiuni: 175mm * 105mm * 25mm
Greutate: 0,9 kg

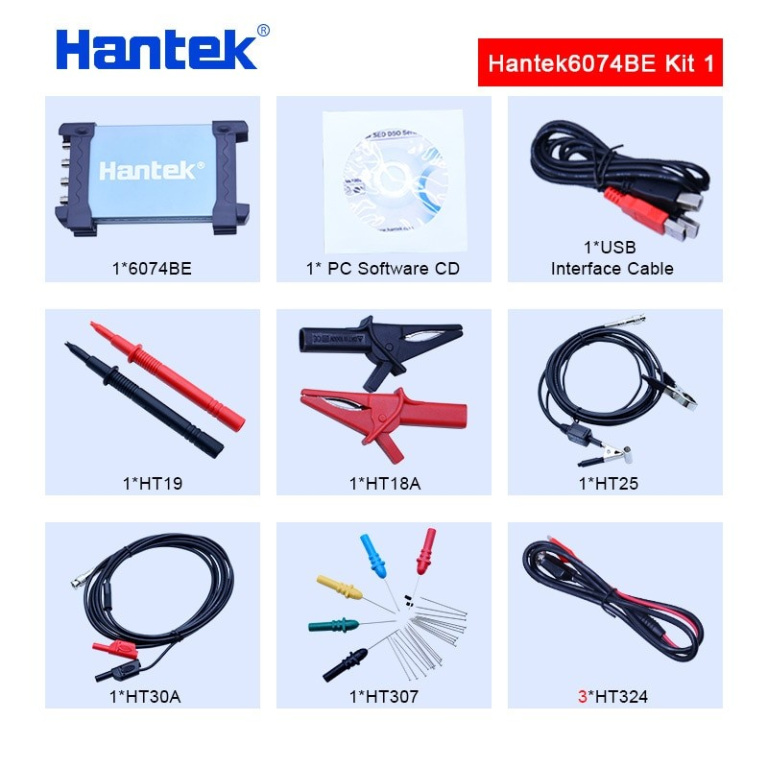

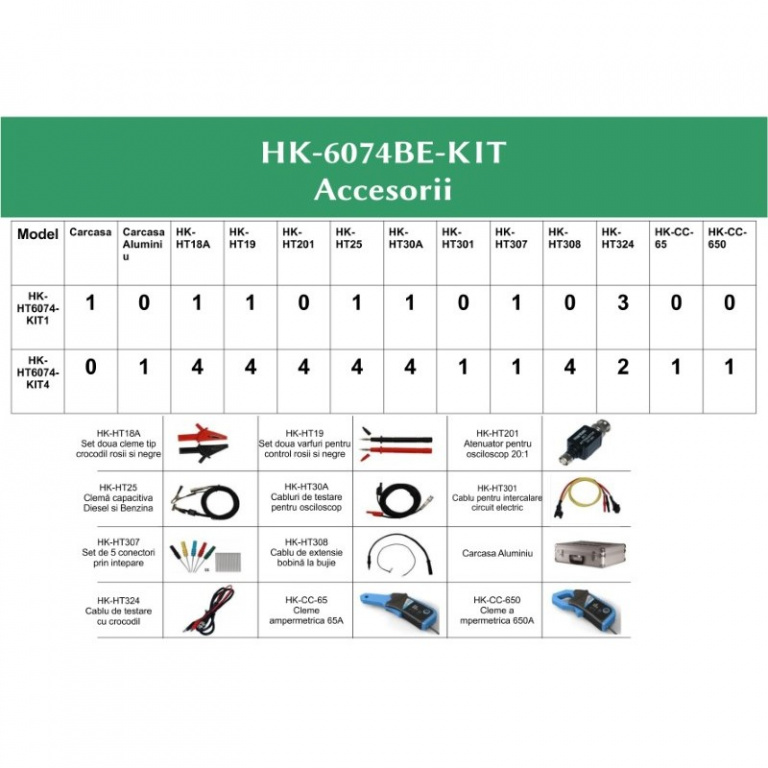

Pachetul include:
1x-Osciloscop auto 4 canale
1x-Cutie
1x-Set doua cleme tip crocodil rosii si negre
1x-Set doua varfuri pentru control rosii si negre
1x-Clema capacitiva Diesel si Benzina
1x-Cabluri testare pentru osciloscop
1x-Set de 5 conectori prin intepare
3x-Cablu de testare cu crocodil
